AI 产品 · 古建测绘 · 独立项目
古建保护成果工作台
面向古建测绘与文保勘察团队，连接现场采集完成后的资料核对、实测确认、模型与图纸生成、成果检查和归档。AI 理解资料并解释问题。程序执行校验、计算和文件生成，专业人员确认现场信息并审核成果。
资料到成果连续记录
实测数据逐项核对
AI 回答与用量可查看
当前产品界面
从资料核对到成果归档
使用左右按钮、键盘方向键或滑动切换图片。打开大图后可缩放和拖动查看。
进入完整产品体验
含前端、后端、AI 服务与 CAD 作业
01

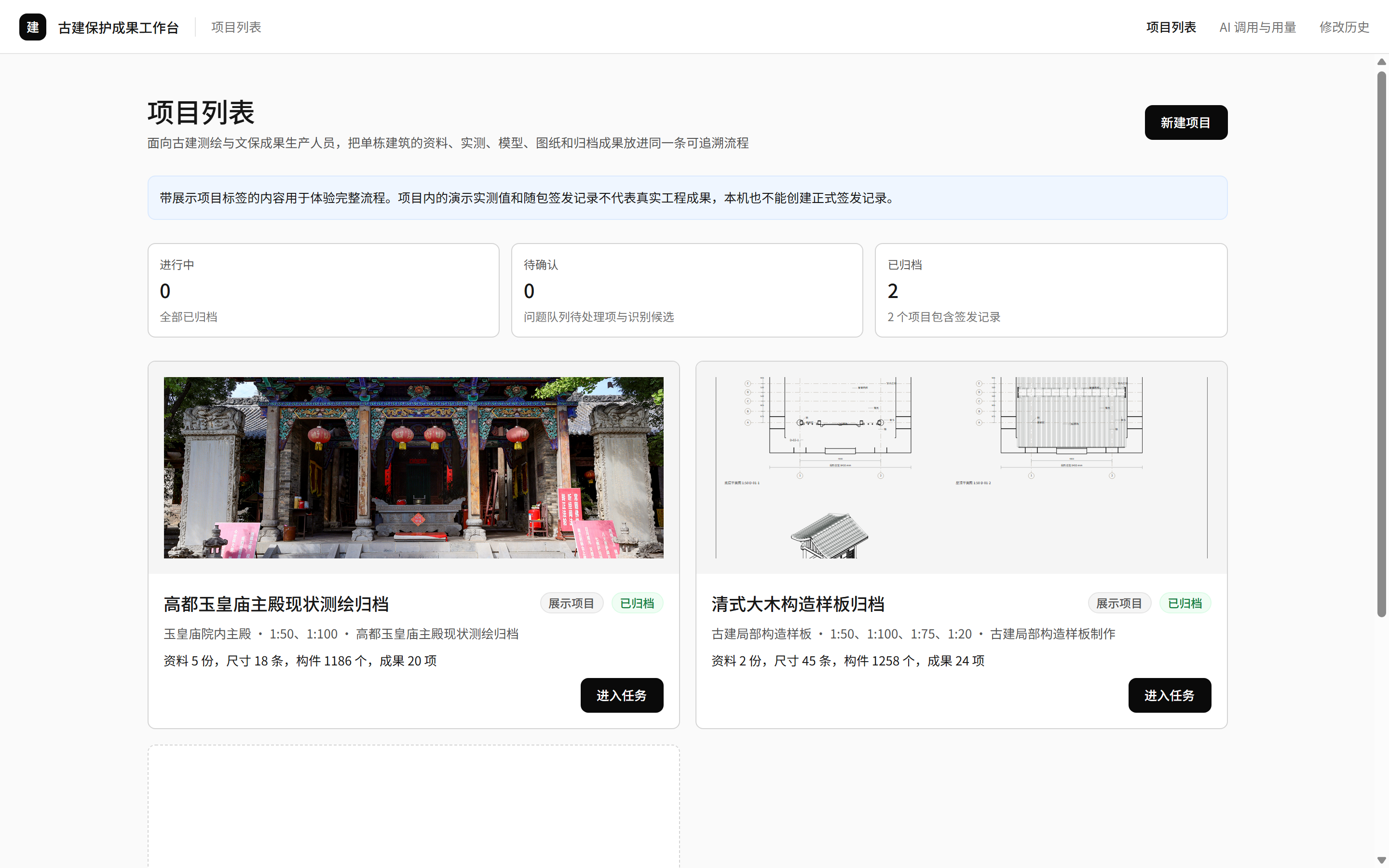

项目总览
项目卡片展示资料、实测、构件和成果状态，用户可以进入项目继续核对。
用户与问题
资料、数据和成果缺少连续记录
现有测绘行业流程中，任务要求、现场照片、实测记录、历史图纸、三维模型、测绘图纸和审核记录分散在不同文件与工具。资料、数据和成果之间缺少连续记录。
测绘与文保勘察人员
整理项目资料，核对实测数据，查看模型、图纸和成果状态。
项目负责人和专业复核人员
处理没有唯一答案的专业问题，审核成组成果并承担签发责任。
档案管理方
接收项目包，并核对成果文件、版本、来源和使用说明。
任务与资料分散
任务要求、现场照片、实测记录和历史图纸保存在不同文件或工具中。
实测依据分离
尺寸数值、测量方法、原始照片和确认状态缺少统一的核对入口。
成果关系依赖人工
三维模型、测绘图纸和成果清单分别整理，关联关系依赖人工维护。
审核记录分散
检查结果、专业判断和签发信息与成果文件分开保存。
产品方案
把测绘资料整理为可核对的归档成果
工作台把任务要求和原始资料转化为建筑数据、三维模型、测绘图纸与归档成果。每项数据保留来源、确认状态和相关成果，专业人员可以在提交前逐项核对。

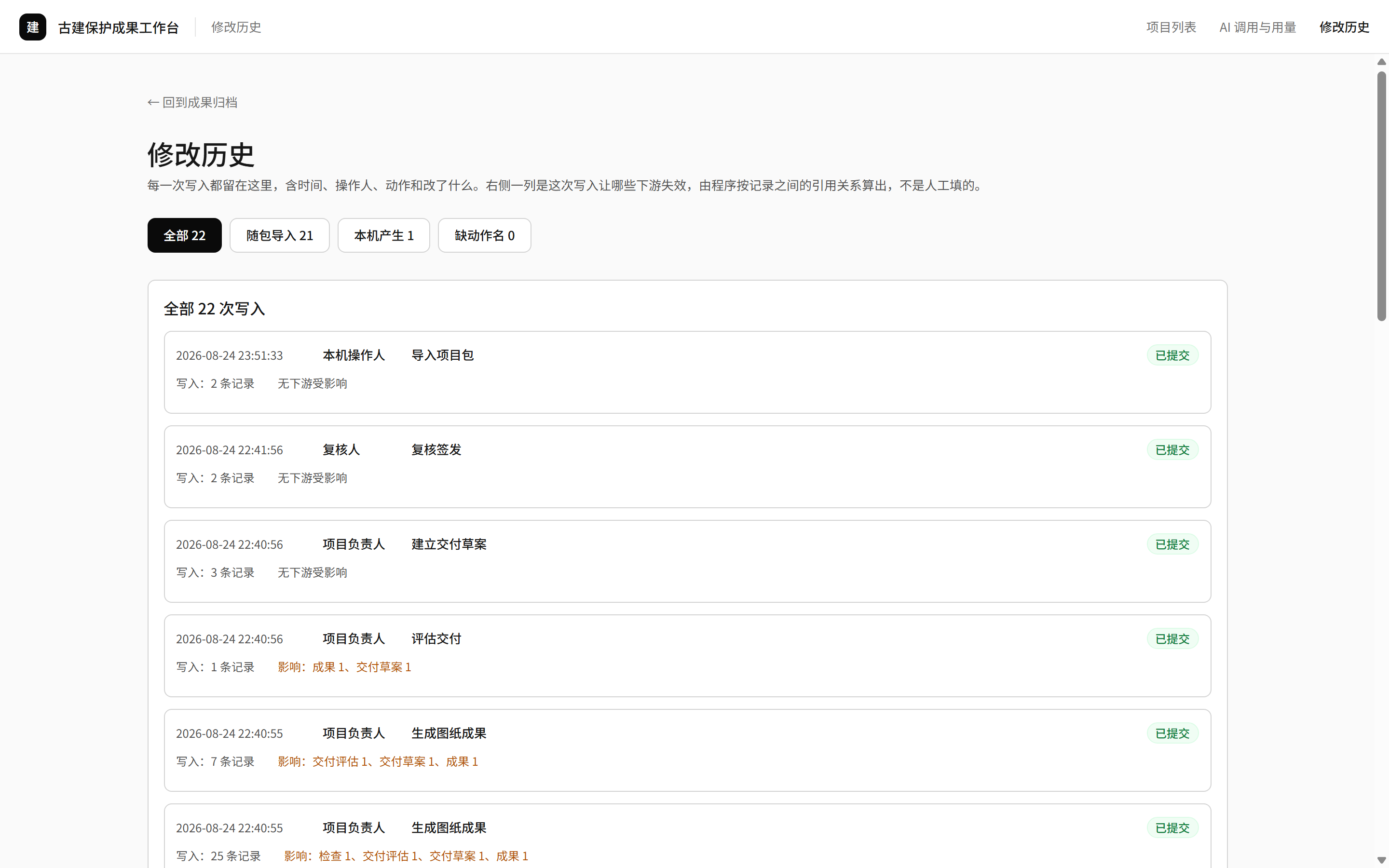

资料、实测、模型、图纸、检查和审核记录保持可查询关系。用户可以从成果返回对应数据和原始资料。
理解资料
理解任务和资料，识别候选信息，解释问题，并根据项目记录回答问题。
执行确定任务
执行数据校验、计算、文件生成和技术检查。
确认专业事项
确认现场信息，处理专业问题，审核成果并承担签发责任。
建立任务
确认对象、范围、比例、规范和交付要求。
整理资料
保存原件、来源、许可和读取状态。
核对实测
逐项核对数值、方法和确认状态。
核对构件
建立构件、位置、关系和模型来源。
记录现状
把残损、材料和可见性关联到构件。
生成图纸
从当前建筑数据生成多格式图纸。

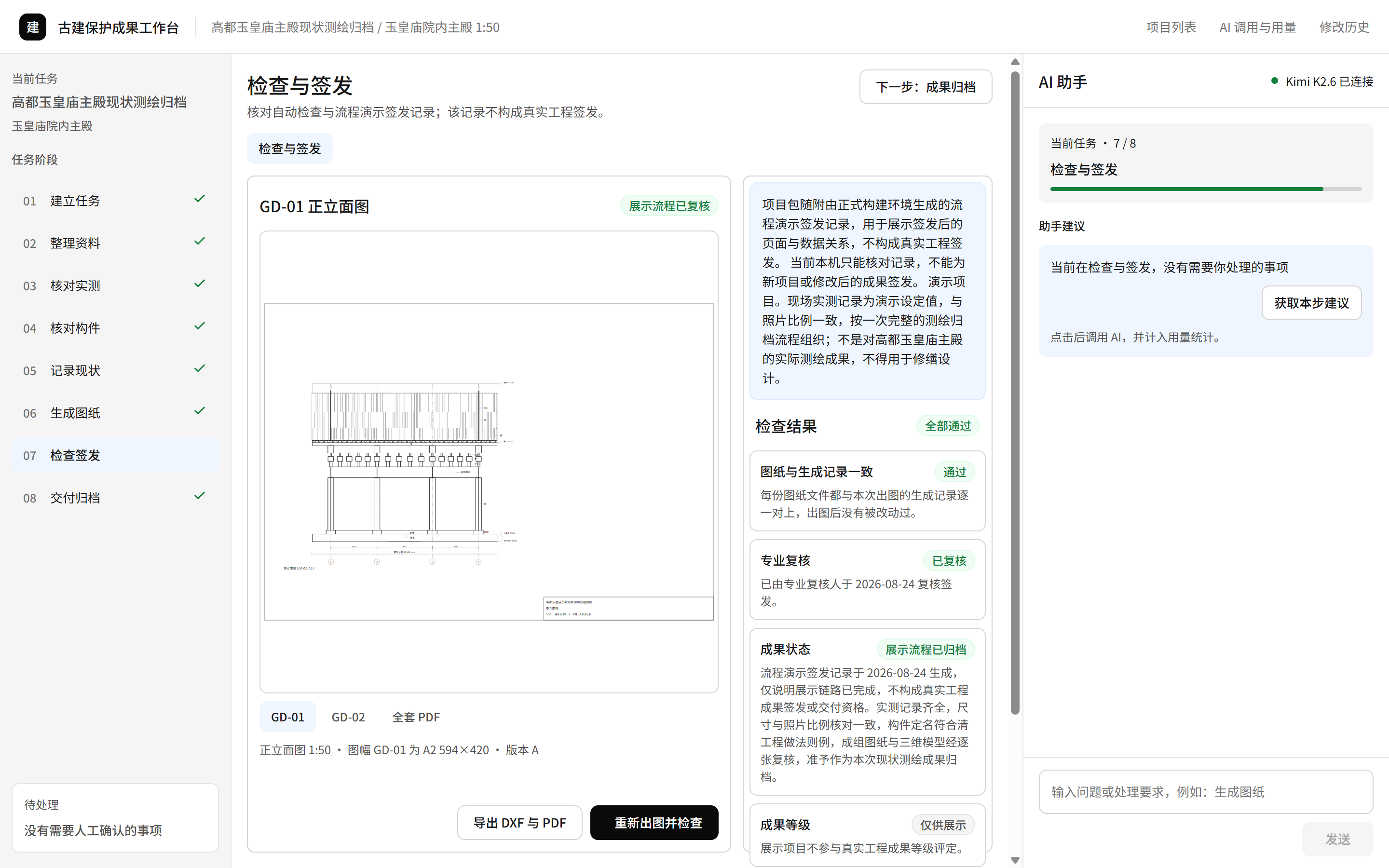

检查签发
分开显示技术检查与专业复核结果。
交付归档
组合成果、来源、版本和限制说明。
核心能力
让资料、数据和成果保持可核对关系
当前公开版支持项目资料导入与查看、实测数据核对、构件级三维模型、多格式测绘图纸、AI 问答、成果检查和项目包导出回导。
项目资料统一查看
任务文件、照片、实测记录和历史图纸保留原件、来源与读取状态。

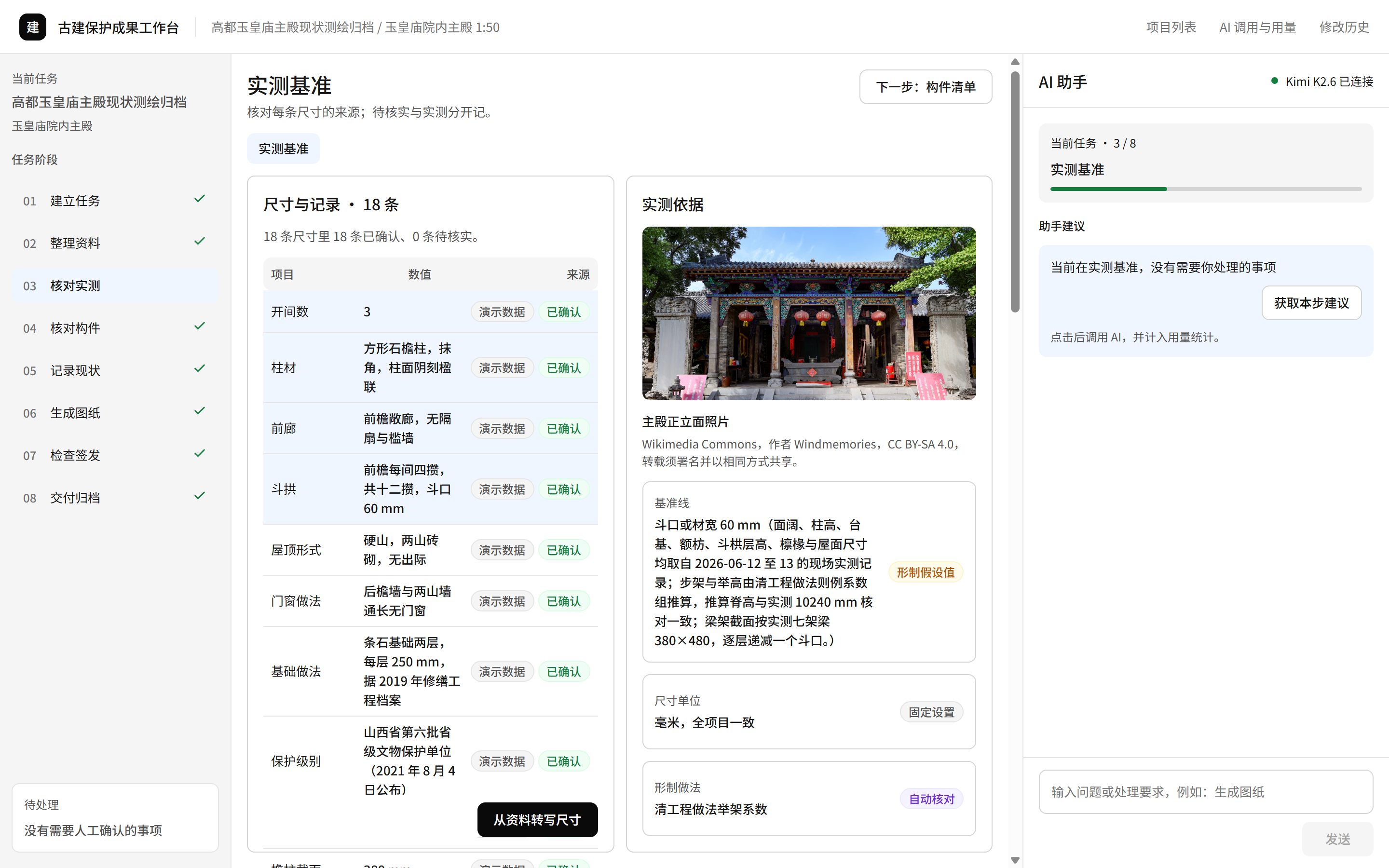

实测数据逐项核对
尺寸记录与照片并列显示，用户可以核对数值、方法、状态和形制基准。

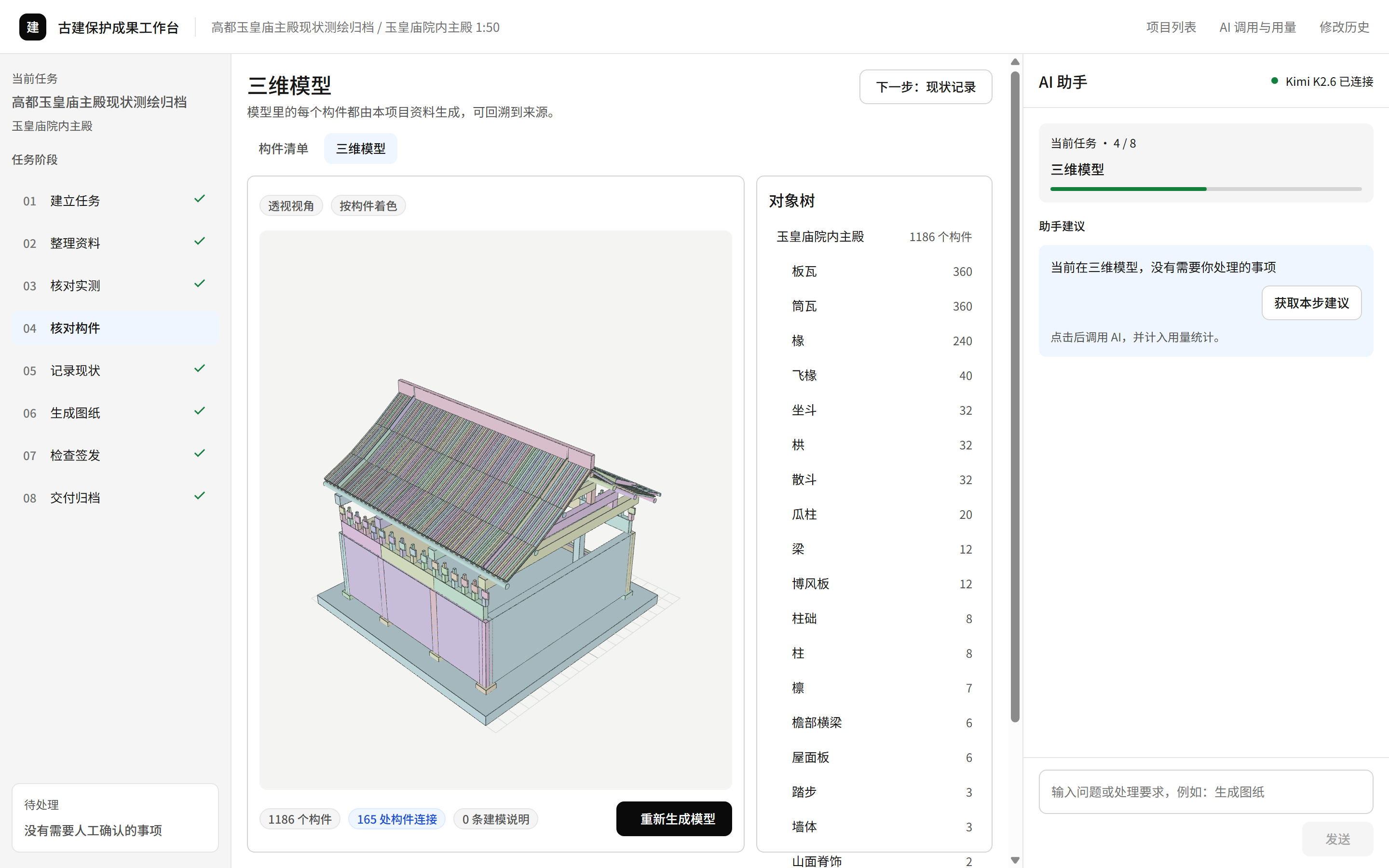

构件级三维模型
模型中的每个构件都有类型、位置、连接关系和项目资料来源。

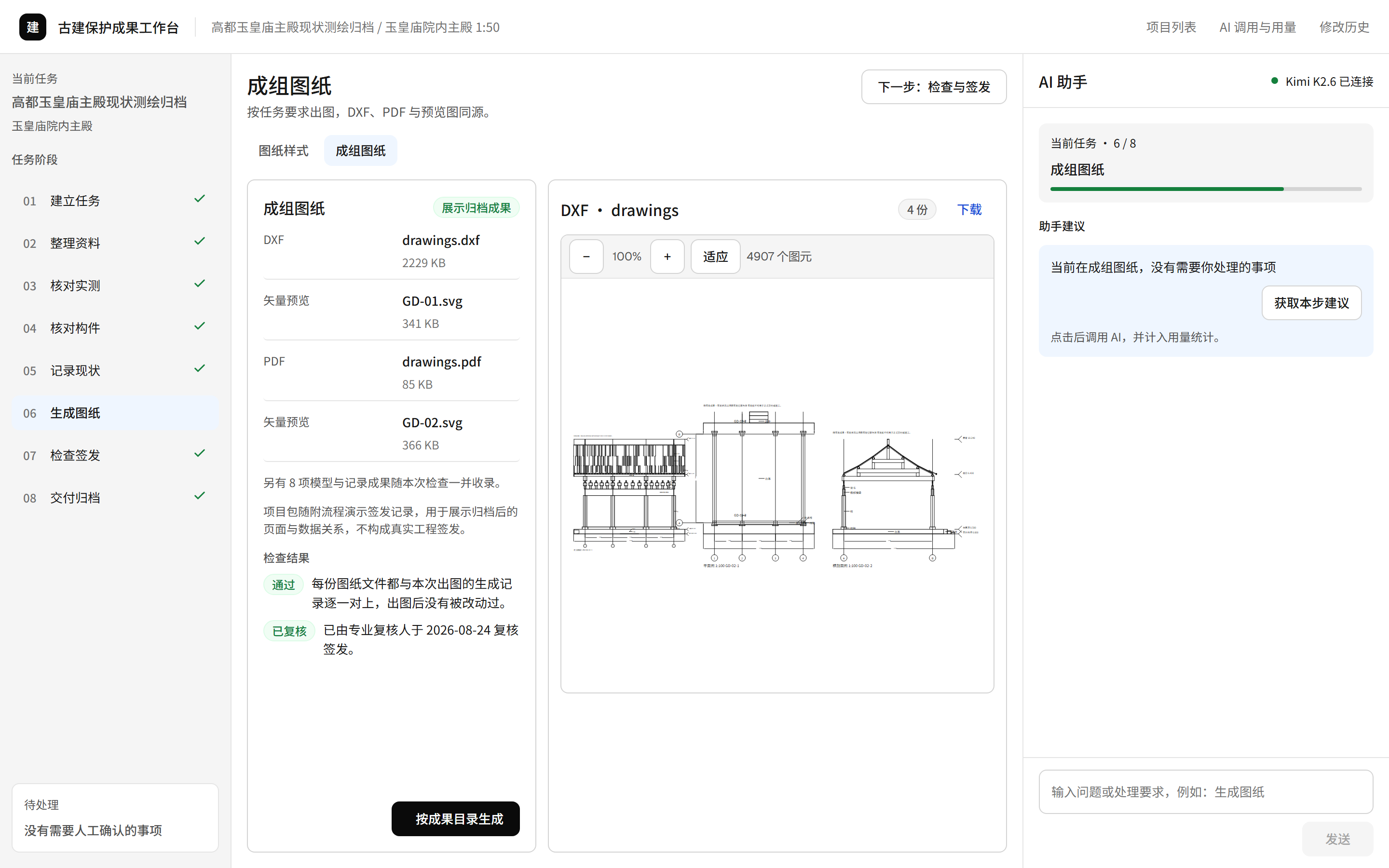

多格式图纸查看
SVG、DXF、PDF 和图片可以在浏览器内缩放和平移。
成果检查与复核
程序执行技术检查，专业人员负责方案判断、成果审核和签发。

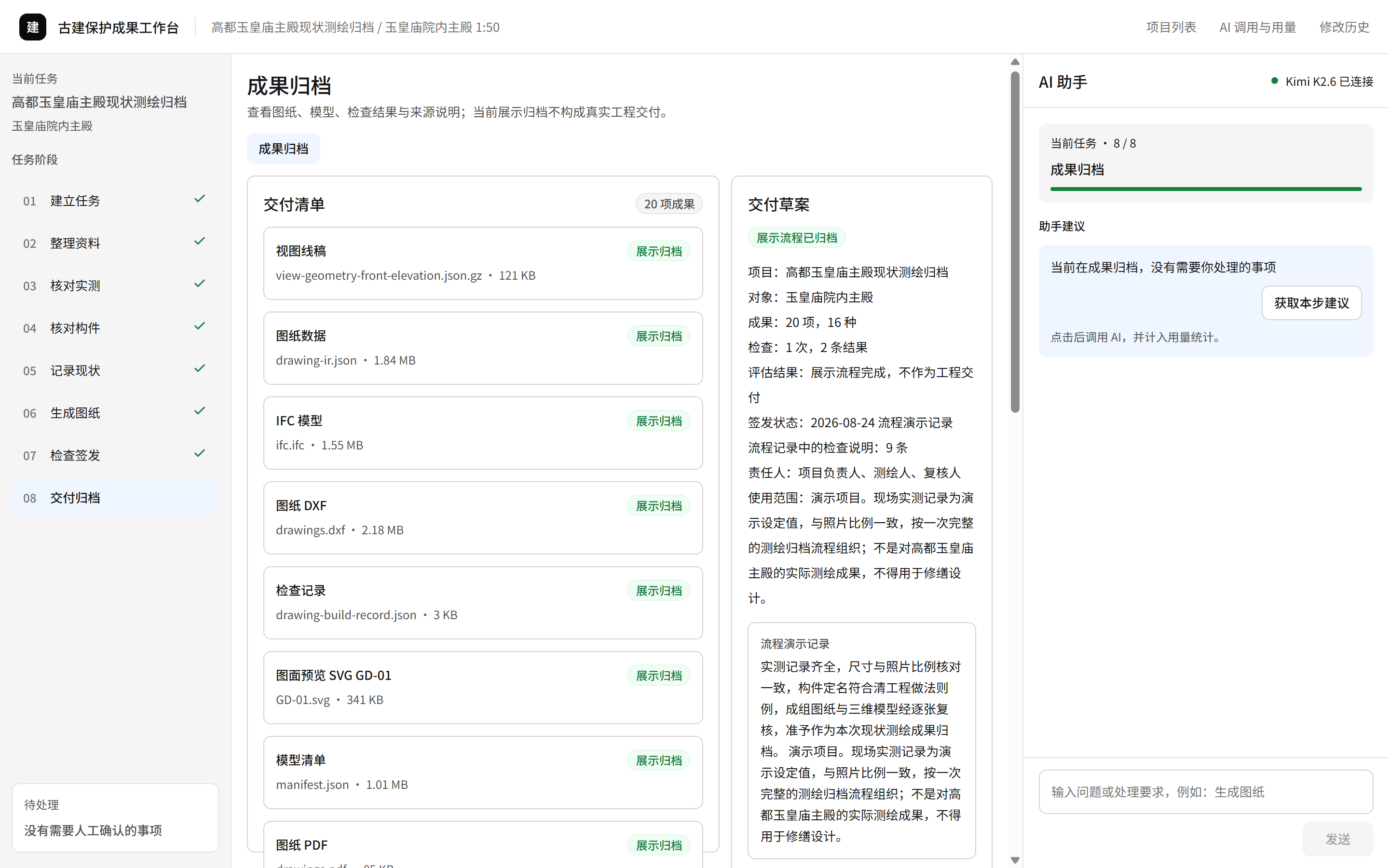

成果包可导出回导
模型、图纸、检查、来源和版本组成一份可迁移的项目包。
AI 助手与费用
AI 回答项目问题，程序执行确定任务
AI 根据当前项目的资料和记录生成回答。项目状态、技术检查和文件生成由程序执行。

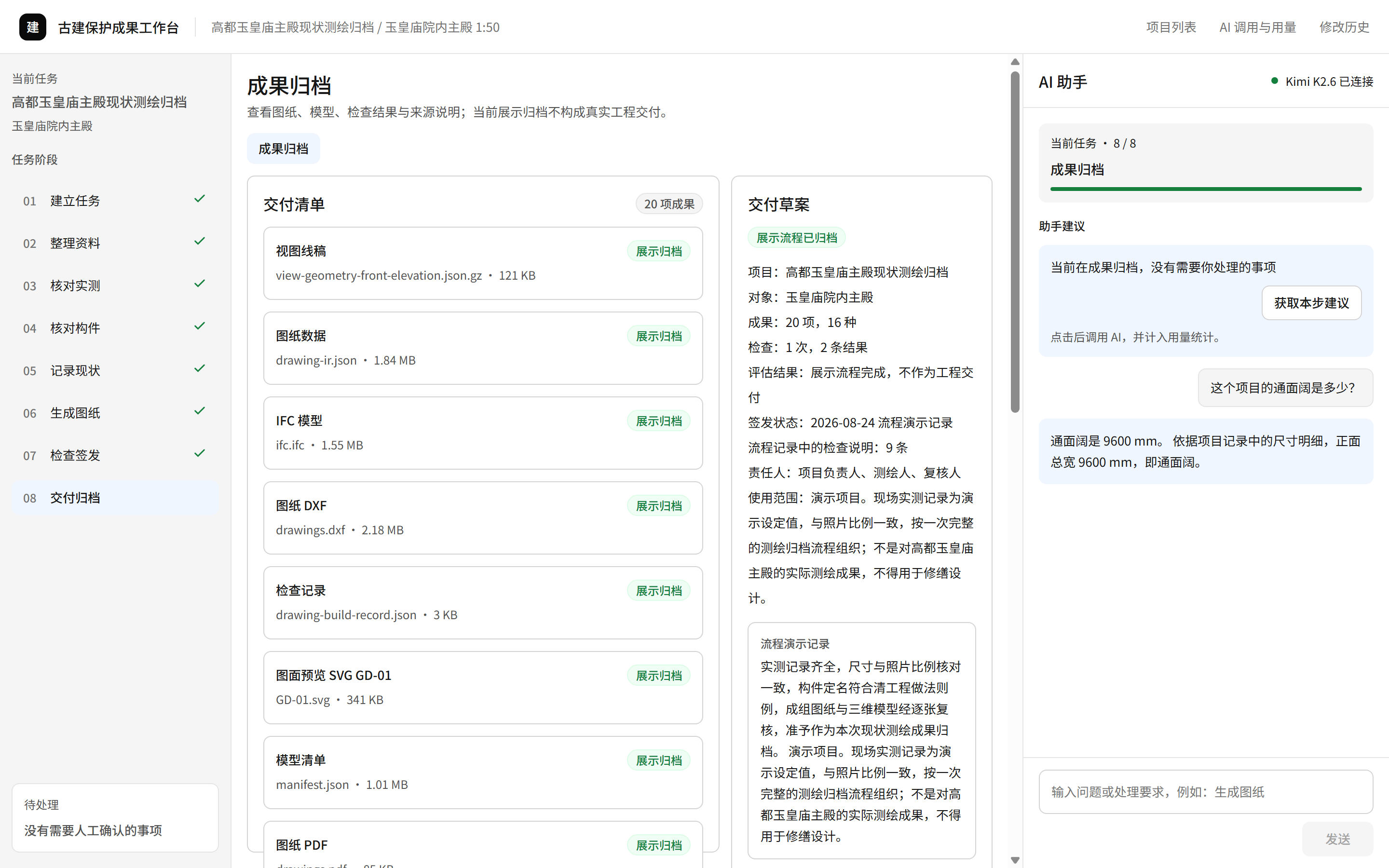

回答当前项目问题
助手回答资料、尺寸、待处理事项和下一步操作，并说明所使用的项目记录。

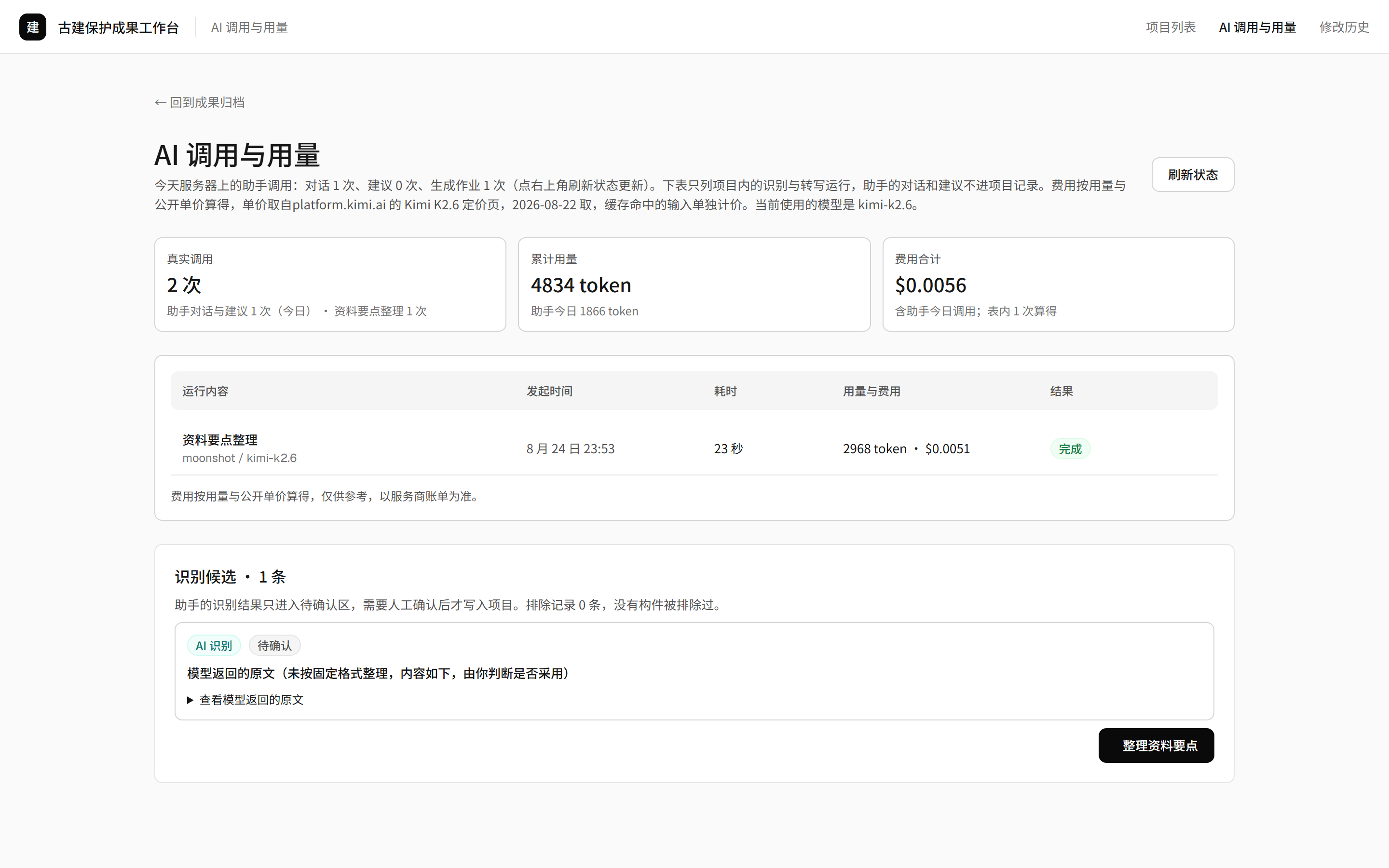

显示调用用量与费用
页面记录调用次数、输入与输出 token 数量和估算费用，并区分助手对话与项目任务。
保留专业责任边界
AI 不补写现场数据，也不代替专业人员确认或签发成果。
当前结果
展示项目用于体验完整归档流程
公开版预装两个可操作项目，用于检查资料、模型、图纸、AI 问答、成果检查和归档之间的关系。展示内容不代表真实工程结果。
展示项目 011186 个构件 · 20 项成果
高都玉皇庙主殿现状测绘归档
从现场照片和按测绘流程整理的演示实测记录出发，生成三维模型、平立剖图纸、检查记录与成果包。
数值用于产品演示，不能替代真实工程测量。展示项目 021258 个构件 · 24 项成果
清式大木构造样板归档
从参数化形制定义和构造尺寸出发，展示构件层级、连接关系、模型深度和多格式出图。
参数化构造样板不对应一栋真实建筑。当前版本用于验证流程可用性和数据关系。对真实项目的时间、准确率和人工工作量改善，仍需在试点项目中与现行测绘行业流程进行对照。
产品实现
在线版可以直接操作核心产品能力
前端、后端、AI 服务和 CAD 作业均已部署。截图中的资料查看、AI 问答、模型与图纸生成、成果导出可以在在线版中操作。
React 19 与 TypeScript
负责三栏工作区、项目操作、文件查看和 AI 交互。
Node.js 与 Kimi
负责模型调用、会话控制、用量统计和 CAD 作业调度。
Python 与 CadQuery
负责参数几何、模型、投影、SVG、DXF 和 PDF 生成。
IndexedDB
负责浏览器本机的项目、资料、运行、决定和成果记录。
当前范围
当前版本覆盖成果归档前的核心工作
公开站点用于产品体验。展示数据和只读签发记录不构成真实工程成果，正式判断与签发仍由专业人员完成。
当前覆盖
从资料整理到成果归档
- 任务要求与项目资料
- 实测、构件与现状记录
- 三维模型与多格式测绘图纸
- 技术检查、专业复核与成果包
- AI 问答、用量记录与项目导入导出
责任边界
由专业人员确认的事项
- 现场信息及实测数据
- 形制、材料和现状判断
- 专业问题的处理方案
- 成果审核与正式签发
- 成果在真实项目中的适用性
完整产品体验
打开完整产品，体验一次成果归档
在线版预装可操作的展示项目，并连接前端、后端、AI 服务与 CAD 作业。
